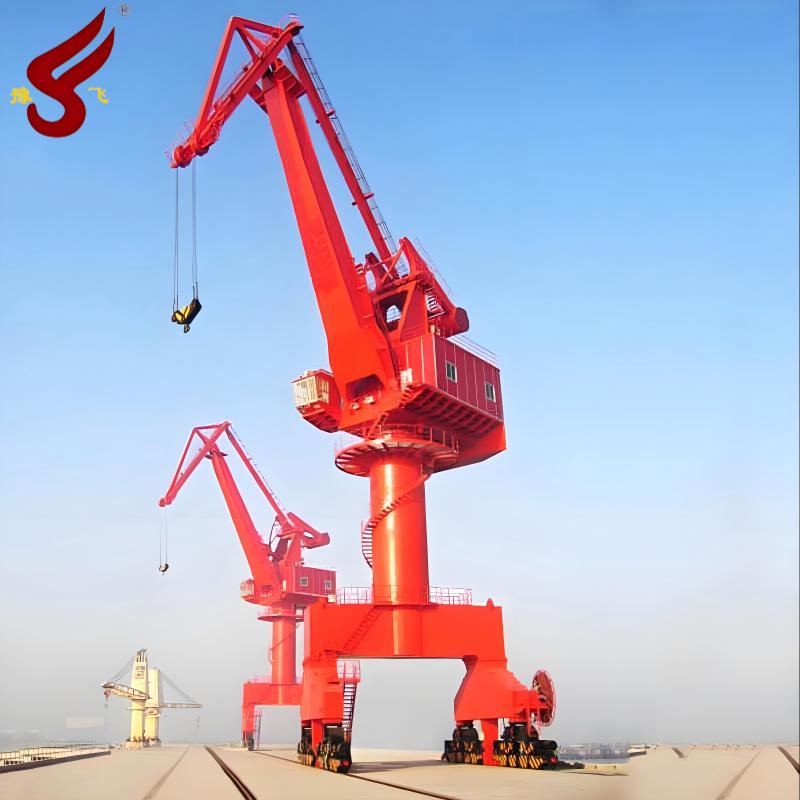

Čtyř{0}}článkový portálový jeřábje mobilní otočný jeřáb běžně používaný v přístavech a velkých průmyslových areálech. Používá se pro efektivní a přesné nakládání, vykládání a manipulaci s těžkými materiály. Prostřednictvím čtyř-systému sestávajícího z výložníku, výložníku a zadní vzpěry-fungující v koordinaci s mechanismem vyostřování- se může hák během vyostřování pohybovat přibližně v horizontální dráze (změna poloměru), což výrazně zlepšuje efektivitu manipulace. V kombinaci s portálovou strukturou, zvedacími, otočnými a pojezdovými mechanismy tvoří klasický stroj pro manipulaci s přístavy schopný pracovat v trojrozměrném-prostoru.
I. Základní mechanismus a pracovní princip
Jeho jádrem je systém čtyř tuhých prvků spojených panty:
Hlavní součásti: Výložník, výložník výložníku, zadní vzpěra a pevná podpěra na horním rámu (nebo A-rámu).
Pracovní princip: Když pohon tlačí výložník k vyostření nahoru nebo dolů, geometrická omezení a spojení čtyř členů nutí hlavu výložníku výložníku (bod háku) sledovat předem -navrženou, téměř horizontální trajektorii.
II. Hlavní konstrukční prvky
Struktura portálu: Spodní část obsahuje vysoký rám (portál), pod kterým mohou projíždět kolejová vozidla nebo jiné vybavení, což umožňuje -rušivý, trojrozměrný{1}} provoz mezi pozemními a vzdušnými úkoly.
Zvedací mechanismus: Jádrem je naviják, který se skládá z vysoko{0}}motoru s vysokým výkonem, vysokorychlostních/nízkorychlostních{2}}brzd, reduktoru, bubnu, ocelového lana a kladek. Jeho funkcí je poskytovat vertikální zvedací sílu pro hlavní hák, obvykle s několika nastaveními rychlosti (rychlá pro lehká břemena, pomalá pro těžká břemena).
Luffing Mechanism: Energetický systém, který pohání čtyřčlánkový{0}}systém výložníku. Obvykle je poháněn motorem, používá reduktor k pohonu hřebenu nebo ocelového lana/hydraulického válce k tlačení/tahání základny výložníku pro vyostření. Jeho funkcí je změnit pracovní poloměr háku. Jeho speciální design zajišťuje minimální kolísání výšky háku během vyostřování a dosahuje téměř-horizontálního pohybu.
Otočný mechanismus: Mechanismus, který pohání otočnou plošinu tak, aby se otáčela o 360 stupňů vzhledem k portálu. Obvykle využívá několik motorů, které pohánějí přes vertikální reduktory k hnacím pastorkům, které zabírají s velkým-průměrem otočného ložiskového kroužku ozubeného kola připevněného k portálu. Jeho funkcí je zajistit obvodové zakrytí pracovní polohy háku.
Pojezdový (portálový) mechanismus: Mechanismus, který pohání celý jeřáb k podélnému pohybu po pozemních kolejnicích. Pod portálovými nohami je instalováno více sad hnaných a napínacích podvozků s koly poháněnými motory přes redukce. Jeho funkcí je prodloužit podélný pracovní rozsah jeřábu. Je vybavena kompletními zařízeními proti-větru a-skluzu (např. kolejnicové svorky, kotvící zařízení).
III. Základní provozní schopnosti
Jeřáb integruje tři pohyby, což umožňuje háku efektivně pokrýt rozsáhlý trojrozměrný{0}}pracovní prostor:
Luffing: Hák se může pohybovat dopředu/dozadu při zachování téměř konstantní výšky během provozu.
Otočení: Hák se může otáčet kolem středu jeřábu.
Pojezd: Celý stroj se může podélně pohybovat po kolejích, čímž se rozšiřuje jeho provozní dosah.
IV. Typické aplikační scénáře
Díky své vysoké účinnosti a velkému pracovnímu rozsahu se používá především pro nepřetržitou manipulaci se sypkým materiálem na pevných bodech:
Přístavy a terminály: Pro nakládání/vykládání hromadného nákladu (uhlí, ruda, obilí) a běžného nákladu (rozsypaný).
Velké infrastrukturní a průmyslové areály: Jako jsou loděnice pro manipulaci s částmi trupu, tepelné elektrárny pro ukládání/rekultivaci uhlí a vodní elektrárny pro instalaci zařízení.
Stručně řečeno, jde o těžké-zdvihací zařízení nainstalované na horním-průjezdném portálu vozidla. Využívá důmyslný čtyř-mechanický systém k dosažení horizontálního pohybu háku během vyostřování, speciálně navržený pro vysoce-účinnou a souvislou manipulaci mezi body-do-.
Jako profesionální výrobce jeřábů v Číně je YuFei Crane komplexní průmyslový podnik, který integruje celý proces zařízení pro manipulaci s materiálem, včetně návrhu, výroby, prodeje, instalace a servisu.
S více než 3 000 zaměstnanci má YuFei Crane více než 500 řídících a technických pracovníků, včetně více než 100 senior inženýrů. Naše továrna se rozkládá na ploše více než 200 000 metrů čtverečních.
YuFei Crane pracuje s prvotřídním-systémem zajištění kvality, komplexním a přísným systémem řízení, robustní výrobní kapacitou a pokročilými metodami kontroly, aby byla zajištěna vysoká kvalita produktů i výstupu.
Máte-li jakékoli dotazy týkající se čtyř-odkazových portálových jeřábů, neváhejte nás kdykoli kontaktovat.
