Jeřáb otočný
Váš profesionální dodavatel otočných jeřábů
Výložníkový jeřáb je systém manipulace s materiálem, který využívá pevný výložník otáčející se kolem pevného sloupu nebo podpěry namontované na stěně -k vytvoření definovaných sektorových- pracovních oblastí nebo kruhových pracovních oblastí. Jeho konstrukční uspořádání se skládá ze tří hlavních komponent: svislého nosného-sloupu, vodorovného výložníku a přesného otočného mechanismu. Systém obsahuje elektrický kladkostroj, který se pohybuje po dráze výložníku pro radiální polohování, zatímco možnost otáčení o 360 stupňů zajišťuje úplné trojrozměrné pokrytí. Tato kombinace zařízení přináší požadavky na kompaktní instalaci a výjimečnou přesnost polohování, díky čemuž je zvláště cenná pro středně-až{9}}lehké aplikace s častým zvedáním - včetně servisu obráběcích strojů a operací na montážní lince -, kde výrazně zvyšuje efektivitu místní manipulace s materiálem.
Proč si vybrat nás
Výrobní zařízení
Společnost vlastní více než 200 sad obecného vybavení a 330 sad svařovacích zařízení, včetně více než 30 sad vysoce-přesných strojů. Patří mezi ně mikropočítačem-řízená obráběcí centra, mikropočítačem-řízené nitridační pece, plně automatické systémy pro testování ozubených kol, počítačem-řízené automatické řezací stroje, automatické svařovací stroje a-soustružnická zařízení ve velkém měřítku. Komplexní systém technické podpory, přísná kontrola výroby, standardizovaný procesní tok a pokročilé testovací metody zajišťují vysokou kvalitu a vysoký výkon našich produktů.
Naše služba
Yufei Group poskytuje odborné poradenství při výběru zařízení, konfiguraci parametrů a přizpůsobení konkrétním pracovním podmínkám. Implementujeme řešení šitá na míru na základě požadavků zákazníků, abychom zajistili nejvhodnější shodu pro jejich potřeby. Nabízíme nepřetržitou technickou podporu a služby pro odstraňování problémů a zajišťujeme rychlou výměnu základních součástí, jako jsou háčky a elektrické systémy.
Naše certifikáty
Jeřáby značky "Yufei", které navrhujeme a vyrábíme, prošly mezinárodní certifikací kvality ISO9001, certifikací systému environmentálního managementu ISO14001 a certifikací systému managementu bezpečnosti a ochrany zdraví při práci OHSAS18001. Získali jsme také výrobní licenci vydanou Hlavní správou dozoru jakosti, inspekce a karantény.
Produkční trh
Naše produkty se dobře prodávají ve více než 30 provinciích, obcích a autonomních oblastech v Číně a jsou vyváženy do více než 20 zemí a regionů včetně Indie, Singapuru, Vietnamu, Konga, Jižní Afriky, Ruska, Španělska, Jižní Koreje a Japonska.
Otočný jeřáb s pevným sloupem
Jeřáb s pevným sloupem je typ jeřábu s vodorovným výložníkem nebo výložníkem, podpírajícím pohyblivý elektrický kladkostroj, který je připevněn k sloupu nebo sloupu namontovanému na podlaze-. Pevné sloupové výložníkové jeřáby lze použít v průmyslových oblastech a na vozidlech. Výložník může být upevněn nebo se otáčí v oblouku, aby poskytl další boční pohyb, aby bylo možné zvedat věci na různá místa, obvykle v menším rozsahu.

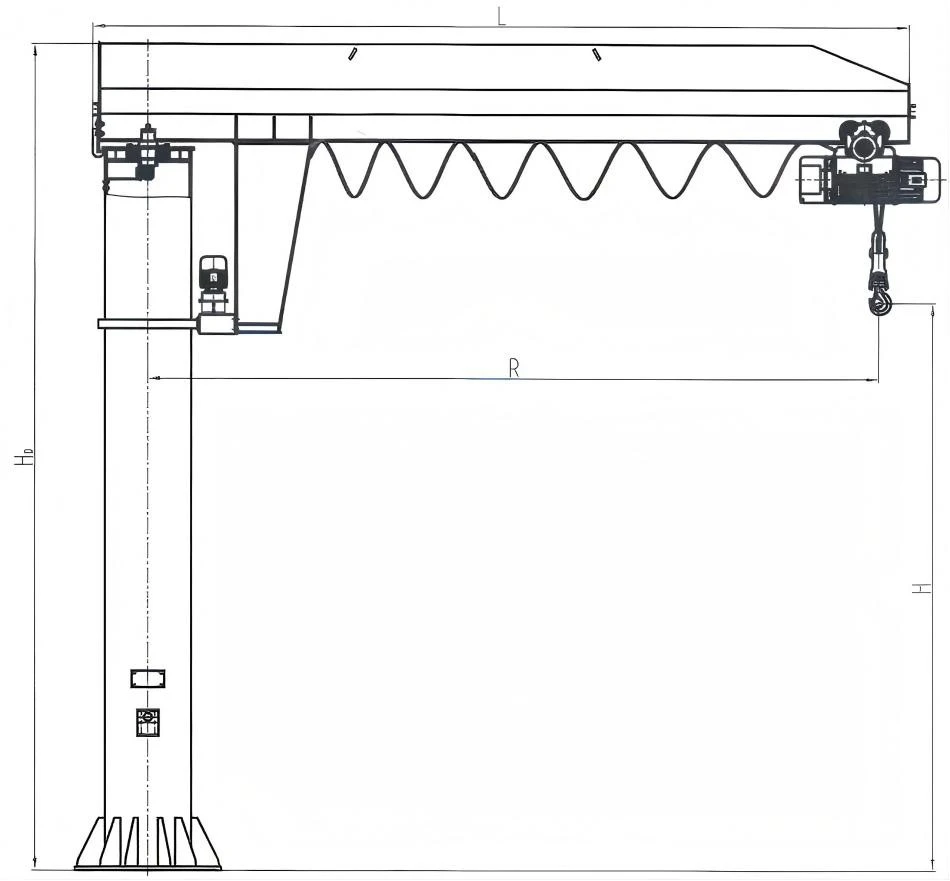

Parametr produktu
|
Nosnost zdvihu |
t |
3 |
5 |
||||||
|
Výška zdvihu |
m |
4 |
5 |
6 |
4 |
5 |
6 |
||
|
Platný poloměr |
m |
4 |
5 |
6 |
4 |
5 |
6 |
||
|
Pracovní povinnost |
A3 |
||||||||
|
Rychlost |
Zvedací zařízení |
Normální rychlost |
m/min |
8 |
|||||
|
Pomalá rychlost |
m/min |
0.8 |
|||||||
|
Rychlost otáčení |
r/min |
0.5-1 |
|||||||
|
Cestovní rychlost |
m/min |
20 |
|||||||
|
Úhel otáčení |
Rad |
180, 270, 360, libovolný úhel |
|||||||
|
Max.výška |
mm |
5550 |
6634 |
7646 |
5970 |
7120 |
8120 |
||
|
Max. délka |
mm |
4595 |
5655 |
6655 |
4705 |
5745 |
6745 |
||
|
Celková hmotnost |
kg |
2018 |
2939 |
3474 |
3104 |
3817 |
4194 |
||
Otočná ocel:
Ocelová konstrukce, pevná a pevná,-odolná proti opotřebení a praktická. Nízký-profil ramena výložníku umožňuje efektivně velkou výšku zdvihu.
Jeřáby pro jemné práce
Sloup vyrobený z ocelové trubky. Ocelová konstrukce, pevná a pevná,-odolná proti opotřebení a praktická.
Kabel:
Systém vlečných lan vedených v C kolejnici vedle výložníku.
Motor:
Lepší výkon, stabilní frekvence, dlouhá životnost. Snadné ovládání
Výhoda
Rozumná struktura.
1
>>
Příznivý výkon.
2
>>
Hladké rozjezdy a zastavení.
3
>>
Bezpečné a spolehlivé cestování.
4
>>
Pohodlná údržba, výborná vyměnitelnost za díly a počítače.
5
>>
Všestranná ochrana, snadná obsluha.
6
Jak nainstalovat výložníkový jeřáb
Nainstalujte sloupec
Vložte sloupek do vnitřního prstence základové desky. Svařte základní desku a sloup na obou stranách, poté přivařte několik výztužných desek mezi základní desku a sloup, abyste dokončili instalaci základové desky konzolového sloupu.
Instalace koncové desky a pásového kroužku
Nastavte hřídel sloupového jeřábu a koncovou desku do polohy, poté je svařte a upevněte, aby byla zajištěna svislost hřídele. Po připojení elektroinstalační desky ji umístěte dovnitř sloupku a přivařte na místo podle rozměrů na výkrese. Do sloupku vložte pásový kroužek, upravte jej podle rozměrů na výkrese a přivařte a upevněte ke sloupku pro dokončení instalace.
Montáž otočné objímky
Podle rozměrů na výkrese svařte sedlo ložiska a otočné pouzdro k sobě pomocí spojovací desky, natlačte soudečkové ložisko na místo a poté levou stranu otočného pouzdra utěsněte přítlačnou deskou ložiska. Těsnicí deska spojená přítlačnou deskou je přivařena k pravé straně rotačního válce a upevněna šrouby. Během-instalace na místě odstraňte těsnicí desku a nainstalujte sběrač proudu do otočného pouzdra. Po instalaci vnitřních součástí otočného pouzdra konzolového -typu znovu nainstalujte těsnicí desku a dokončete instalaci.
Instalace držáku
Přivařte hřídel na montážní desku motoru a poté nainstalujte hlavní a pomocná kola. Svařte a upevněte čtvercovou trubku, trapézový plech a ocelový plech podle rozměrů výkresu. Přivařte konzolu ke konzole a dokončete instalaci podle výkresové specifikace.
Instalace sloupového konzolového jeřábu na místě-
Odstraňte kulatou matici na sloupku, připevněte konzolu ke sloupku pomocí otočné hřídele a vodicí lišty. Poté namontujte kulatou matici na rotační zařízení rotujícího hřídele. Dále nainstalujte sběrač proudu do otočného pouzdra. Prstencový kabel prochází vnitřkem sloupu, vystupuje středovým otvorem otočného hřídele a připojuje se k rotačnímu zařízení sběracího kroužku. Namontujte držák sběracího kroužku a uhlíkový kartáč, poté připojte uhlíkový kartáč ke kabelu, který je veden ze středu rotačního zařízení do elektrické ovládací skříně. Uvnitř skříně připojte kabel k běžícímu motoru rotačního zařízení a zvedacímu motoru a dokončete instalaci.
1. Obsluha by měla přísně dodržovat provozní předpisy jeřábu a použití přetížení není povoleno.
2. Není dovoleno používat koncovou přepážku jako běžný způsob parkování.
3. Řetěz nebo ocelové lano použité k uvázání těžkého předmětu musí mít dostatečnou pevnost a být pevně a spolehlivě uvázáno. Ostrý úhel lana nebo řetězu kolem těžkého předmětu by měl být polstrovaný. Lanová sada na jeřábu nesmí být ve středu háku. Vyklouznou pryč.
4. Zvedání a přemisťování těžkých předmětů by mělo být prováděno ve svislé poloze. Je zakázáno používat elektrický kladkostroj k tažení nebo násilnému zvedání zakopaných těžkých předmětů a není dovoleno otáčet jeřábem za účelem provádění tažných a nárazových prací.
5. Je přísně zakázáno stát na vrcholu zvedání těžkých předmětů a chodci pod ním.
6. Při dokončování práce nebo odpočinku by těžké předměty neměly viset ve vzduchu.
7. Každých šest měsíců by se měly části rotujících částí nashromáždit na spodní ploše křídla nosníku (u pochozí dráhy) a předměty regálu a nátěr regálu je možné přelakovat nebo přelakovat, pokud jsou sloupnuté.
Použití a údržba jeřábu s pevným sloupem
1. Obsluha by měla přísně dodržovat provozní předpisy jeřábu a použití přetížení není povoleno.
2. Není dovoleno používat koncovou přepážku jako běžný způsob parkování.
3. Řetěz nebo ocelové lano použité k uvázání těžkého předmětu musí mít dostatečnou pevnost a být pevně a spolehlivě uvázáno. Lano nebo řetěz by měly být lemovány v ostrém rohu těžkého předmětu. Lanová sada na jeřábu nesmí být ve středu háku. Vyklouznou ven.
4. Zvedání a přemisťování těžkých předmětů by mělo být prováděno ve svislé poloze. Je zakázáno používat elektrický kladkostroj k tažení nebo násilnému zvedání zasypaných těžkých předmětů a také není dovoleno otáčet jeřábem za účelem provádění tažných a nárazových prací.
5. Je přísně zakázáno stát na vrcholu zvedání těžkých předmětů a chodci pod ním.
6. Při dokončování práce nebo odpočinku by těžké předměty neměly viset ve vzduchu.
7. Mazací olej by měl být přidáván do rotujících částí každých šest měsíců.
8. Podle situace po použití pravidelně okartáčujte nahromaděný nosník ozubnice a spodní křídlovou plochu nosníku otočného dílu (u pochozí dráhy) a nátěr ozubnice lze přelakovat nebo přelakovat, pokud jde sloupnout.
BALENÍ A DODÁNÍ
|
Podrobnosti o balení |
Obal: 1. Elektrické díly jsou baleny v železné krabici, aby se snížilo zkreslení při dopravě; |
|
Den doručení |
Do 180 pracovních dnů po obdržení zálohy |
Náš certifikát
FAQ
Jsme dobře-známí jako jeden z předních výrobců a dodavatelů konzolových jeřábů v Číně. Neváhejte a kupte si přizpůsobený konzolový jeřáb vyrobený v Číně zde z naší továrny. Pro cenovou nabídku nás nyní kontaktujte.
